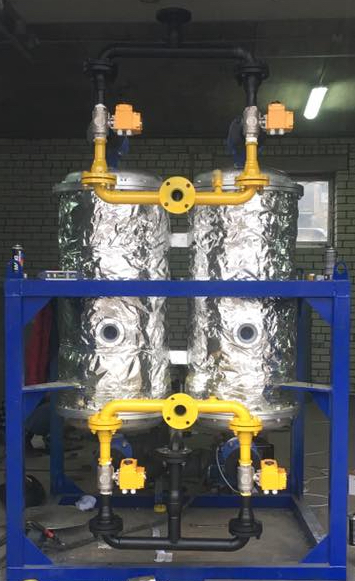

В станции используется сушка типа MG-4808 Manual. Она предназначена для газовых магистралей, работающих под низким и средним давлением, которое не превышает 25 бар. Если влажность газа выше уровня > 7 lb mmscf, то это будет негативно влиять на работу АГНКС в общем. Чтобы такого не допустить, используют систему осушки, которая позволяет убрать лишнюю влагу.

Процесс сушки газа состоит из двух этапов:
  • непосредственно сушка;
  • регенерация.

Это позволяет чередовать работу колонок (одна работает в режиме сушки, вторая в режиме регенерации, ожидания или наоборот).

Режим осушки

При работе системы осушки газ поступает в специальную камеру, где подвергается сушке. Внутри этой камеры находится порядка 250 кг специального геля. Когда газ пропускается сквозь него, влага удерживается, тем самым обсушивая его. При полном заполнении оператору подается сигнал о том, что в колонке было собрано предельное количество влаги – индикатор становится розового цвета. Это значит, что необходимо переключиться на другую колонку, после чего камера перейдет в режим регенерации. Цикл сушки длится примерно 90-190 часов, при условии непрерывного потока газа со скоростью 1200 м3/час. Время работы зависит от количества влаги, содержащейся в газе.

Режим регенерации

В процессе регенерации подается горячий воздух, который нагревается с помощью электрических резисторов до температуры порядка 90°C. Нагретый воздух проходит через сушильную камеру, испаряя влагу. После этого влажный воздух выводится в атмосферу. Таким образом влага удаляется из силикагеля. После того, как гель стал сухим, индикатор меняет свой цвет на синий. Это сигнализирует о том, что сушильная камера готова к работе. Цикл регенерации в среднем занимает порядка 3 часов.

Инструкция по работе с осушкой

Размер файла: 11.18 мб

Инструкция по работе с осушкой

Скачать
